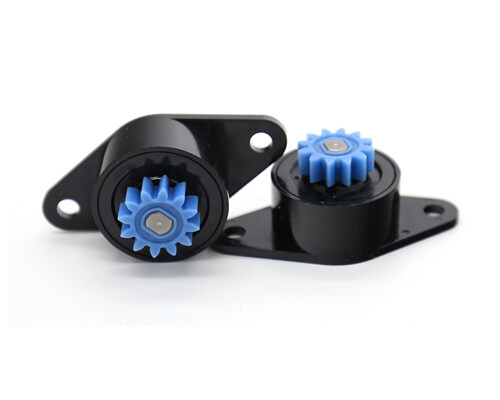

TRD-D2 rotary damper for sliding door, door soft close hinge
Συρόμενη πόρτα
Πλαστικός αποσβεστήρας περιστροφής του συστήματος τροχαλίας συρόμενης πόρτας
sliding doors system
When the damper use in the sliding door, it will slow the speed of door closing, and make it close softly and silent. Make people safety to open and close the door. especially for children.
Κατεύθυνση απόσβεσης μοντέλου
TRD-D2-501(G2) Και οι δύο κατευθύνσεις
Ονομαστική ροπή
( 5 0 ± 1 0 ) X 1 0 – 3 N · m
( 5 0 0 ± 1 0 0 g f · c m )
TRD-D2-102(G2) Και οι δύο κατευθύνσεις
( 1 0 0 ± 2 0 ) X 1 0 – 3 N · m
( 1 0 0 0 ± 2 0 0 g f · c m )
TRD-D2-152(G2) Και οι δύο κατευθύνσεις
( 1 5 0 ± 3 0 ) X 1 0 – 3 N · m
( 1 5 0 0 ± 3 0 0 g f · c m )
TRD-D2-R501(G2) Δεξιόστροφα
TRD-D2-L501(G2) αριστερόστροφα
( 5 0 ± 1 0 ) X 1 0 – 3 N · m
( 5 0 0 ± 1 0 0 g f · c m )
TRD-D2-R102(G2) Δεξιόστροφα
TRD-D2-L102(G2) αριστερόστροφα
( 1 0 0 ± 2 0 ) X 1 0 – 3 N · m
( 1 0 0 0 ± 2 0 0 g f · c m )
TRD-D2-R152(G2) Δεξιόστροφα
TRD-D2-L152(G2) αριστερόστροφα
( 1 5 0 ± 3 0 ) X 1 0 – 3 N · m
( 1 5 0 0 ± 3 0 0 g f · c m )
Σημείωση 1) Ονομαστική ροπή μετρημένη σε ταχύτητα περιστροφής 20 rpm στις 23 μοίρες
Σημείωση 2) Ο αριθμός μοντέλου Gear έχει G2 στο τέλος
Σημείωση 3) Η ροπή μπορεί να προσαρμοστεί αλλάζοντας το ιξώδες του λαδιού
＊Max. rotation speed 50rpm
＊Max. cycle rate 10 cycle/min
＊Operating temperature 0-50 degree
＊Weight TRD{{0}}D2 : 8.3g, TRD-D2 : 11.8g (with gear : plus 0.6g)
＊Body and cap material Polycarbonate (PC)
＊Rotating shaft material Polyacetal, metal (FRT: POM, FRN: SUS)
＊Gear material Polyacetal (POM)
＊Oil type Silicone oil
Τύπος Προφίλ με μετατόπιση γρανάζι
Προφίλ δοντιού Involute
Ενότητα 1.0
Γωνία πίεσης 20 μοίρες
Αριθμός δοντιών 12
Pitch circle diameter ø12
Συντελεστής τροποποίησης προσθήκης συν 0.375
1.Χαρακτηριστικά ταχύτητας
A rotary damper's torque varies according to the rotation speed. In general, as shown in the graph to the right, the torque increases as the rotation speed increases, and the torque decreases as the rotation speed decreases. In addition, please note that the starting torque slightly differs from the rated torque.
2.Χαρακτηριστικά θερμοκρασίας
A rotary damper's torque varies according to the ambient temperature. In addition, as shown in the graph to the right, the torque decreases as the ambient temperature increases, and the torque increases as the ambient temperature decreases. This is because the viscosity of the silicone oil inside the damper varies according to the temperature. When the temperature returns to normal, the torque will return to normal as well.
