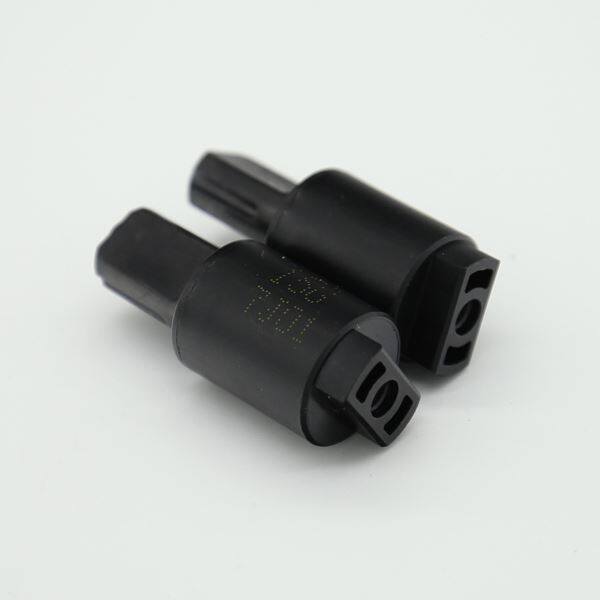

Κάλυμμα περιστροφικών μαλακών κλειστών αποσβεστήρων για κατασκευαστές πορτών στην Κίνα.
Κάλυμμα περιστροφικών αποσβεστήρων μαλακό κοντά για πόρτες, ψυγείο, πλυντήριο ρούχων. Τι είναι το περιστροφικό αποσβεστήρα. Το αποσβεστήρα είναι μια συσκευή που παρέχει την αντίσταση στην κίνηση και μειώνει την ενέργεια της κίνησης. Η χρήση της απόσβεσης για την απορρόφηση ενέργειας δεν είναι μια νέα τεχνολογία. Στον αεροδιαστημικό τομέα, την αεροπορία, τον στρατό, τα όπλα, την αυτοκινητοβιομηχανία και άλλες βιομηχανίες, έχουν χρησιμοποιηθεί από καιρό διάφοροι αποσβεστήρες (ή αμορτισέρ) για τη μείωση της ενεργειακής απόσβεσης.
 |  |  |
Μέγεθος περιστροφικού μαλακού κλεισίματος αποσβεστήρων
Προδιαγραφή Περιστρεφόμενου Μαλακού Κλείστρου Καπάκι
Μοντέλο | Μέγιστη. ροπή | Αντίστροφη ροπή | Κατεύθυνση |
TRD-P1-R 103 | 1 N · m (10 kgf · cm) | 0. 3 N · m (3 kgf · cm) | Δεξιόστροφος |
TRD-P1-L 103 | Αριστερόστροφα | ||
TRD-P1-R 153 | 1. 5 N · m (1 5 kgf · cm) | 0. 5 N · m (5 kgf · cm) | Δεξιόστροφος |
TRD-P1-L 53 | Αριστερόστροφα | ||
TRD-P1-R 183 | 1. 8 N · m (1 8kgf · cm) | 0. 8 N · m (8 kgf · cm) | Δεξιόστροφος |
TRD-P1-L 183 | Αριστερόστροφα | ||
Σημείωση) Μετρήθηκε σε 23 ° C ± 2 ° C | |||
Χαρακτηριστικά
- Δοκιμή απόδοσης 100%
- Δοκιμή περιβάλλοντος
- Δοκιμή διαρροής λαδιού
- Δοκιμή κύκλου ζωής:> 50000 φορές
- ISO 9001: 2008
- Οδηγία ROHS
- Μέγιστη γωνία: 110 °
- Θερμοκρασία λειτουργίας: -5 ℃ ~ 50 ℃
- Βάρος: {{1}}. 5 ± 1 g
- Τύπος λαδιού: Λάδι σιλικόνης
- Υλικό σώματος και καπακιού: Τερεφθαλικό πολυβουτυλένιο (PBT)
Υλικό περιστρεφόμενου άξονα: Πολυφαινυλενοσουλφίδιο (PPS)
Πώς να χρησιμοποιήσετε το Damper;
1. Το TRD-P 1 έχει σχεδιαστεί για να παράγει μεγάλη ροπή ακριβώς πριν από το καπάκι
Το κλείσιμο από κάθετη θέση, όπως φαίνεται στο Διάγραμμα, φτάνει σε πλήρες κλείσιμο. Όταν ένα καπάκι κλείνει από οριζόντια θέση, όπως φαίνεται στο Διάγραμμα, δημιουργείται μια ισχυρή ροπή πριν το καπάκι κλείσει πλήρως, με αποτέλεσμα το καπάκι να μην κλείνει σωστά.
2. Όταν χρησιμοποιείτε αποσβεστήρα σε καπάκι, όπως αυτό που φαίνεται στο διάγραμμα, χρησιμοποιήστε τον ακόλουθο υπολογισμό επιλογής για να προσδιορίσετε τη ροπή του αποσβεστήρα.
Παράδειγμα) Μάζα καπακιού M: 1 kg
Διαστάσεις καπακιού L: 0. 3 μ
Ροπή φόρτωσης: T=1 X0. {2}} X 9. 8 ÷ 2=1. {{7} } Ν · μ
Με βάση τον παραπάνω υπολογισμό, επιλέγεται TRD-P1 - * 153 .
3. Όταν συνδέετε τον περιστρεφόμενο άξονα με άλλα μέρη, βεβαιωθείτε ότι υπάρχει στενή εφαρμογή μεταξύ τους. Χωρίς στενή εφαρμογή, το καπάκι δεν θα επιβραδύνεται σωστά κατά το κλείσιμο. Οι αντίστοιχες διαστάσεις για τη στερέωση του περιστρεφόμενου άξονα και του κύριου αμαξώματος έχουν ως εξής.
